В настоящее время зубчатая передача является наиболее распространенной конструкцией в машиностроении. При этом процесс изготовления зацеплений очень трудоемкий, а к самим изделиям предъявляют высокие требования по размерной точности, качеству поверхности и сроку службы. Поэтому активно используются специализированные приложения, которые упрощают работу инженера и минимизируют возможность появления ошибок. В случае использования таких систем в рамках PLM-комплекса, можно говорить о повышении эффективности производства в целом.

Приложение Т-FLEX Зубчатые передачи входит в состав комплекса T-FLEX PLM (рис. 1) и предназначено для проектирования, анализа и расчёта 3D моделей зубчатых шестерней, зубчатых зацеплений или готовых механизмов. Приложение позволяет создавать не только 3D модели и чертежи на их основе (в том числе в соответствии с ЕСКД), но и проводить расчёты.

Приложение отличается максимальной ориентированностью на упрощение работы инженера, "не задает лишних вопросов", а предлагает возможные варианты решения задачи согласно заданным параметрам. Спроектировать передачу и проверить ее работоспособность, исходя из минимальных входных данных, возможно не более чем за 5 минут. Например, достаточно указать только положение приводного и выходного валов, а также требуемое передаточное отношение.

Модель или чертёж в T-FLEX Зубчатые передачи создаются с помощью набора команд, полностью встроенных в T-FLEX CAD как в плане интерфейсных решений, так и функциональности проектирования. Отдельно стоит отметить доступный в приложении механизм параметризации, являющийся наиболее сильной стороной системы T-FLEX CAD. Работа ведется с единой моделью данных в едином формате, таким образом, приложение не просто интегрировано в систему, а является платформенным решением.

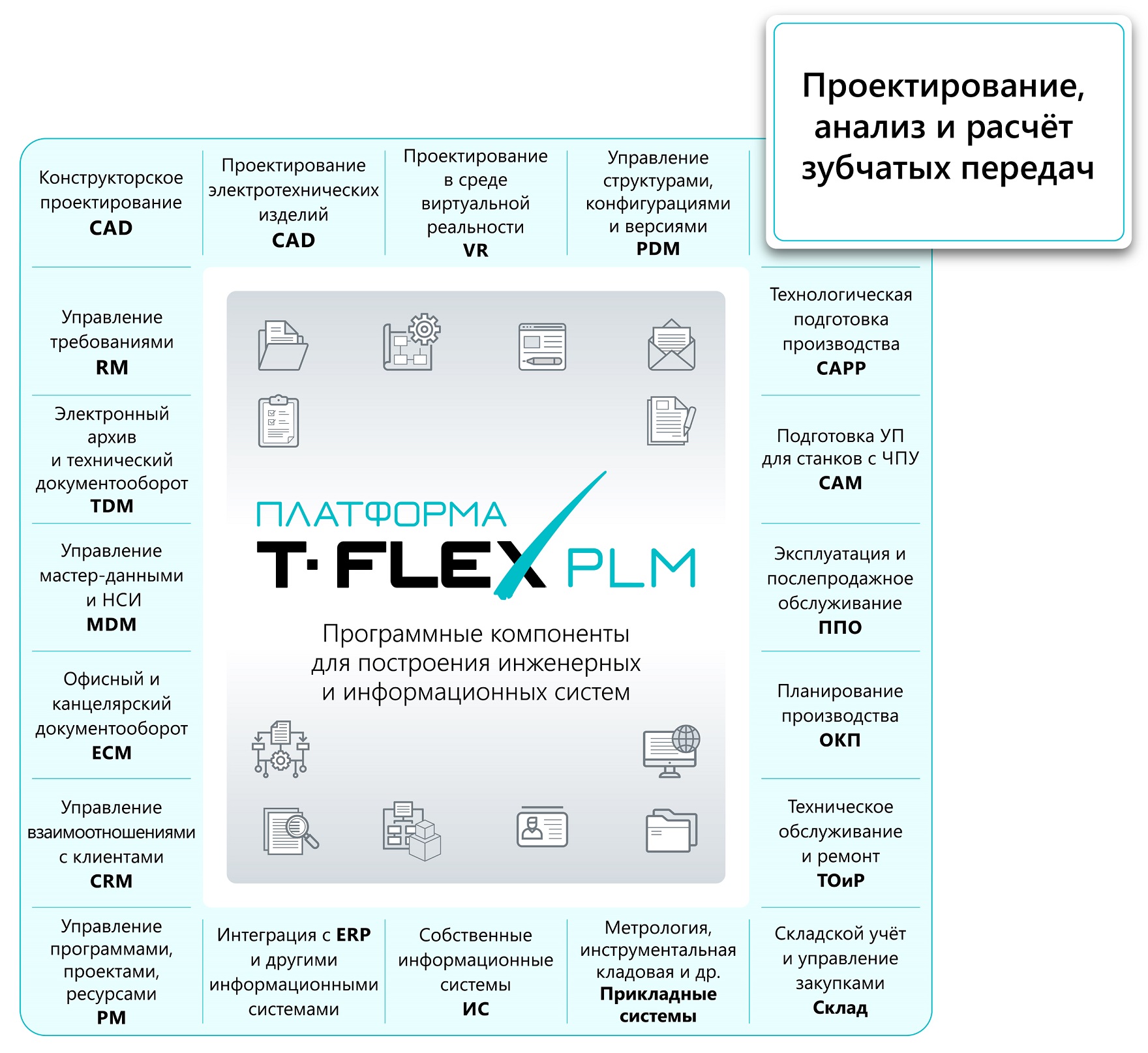

Рис. 1T-FLEX Зубчатые передачи в комплексе T-FLEX PLM

T-FLEX Зубчатые передачи позволяет реализовать различные сценарии проектирования: от работы с калькулятором параметров зубчатого зацепления до построения функциональной модели с учётом отклонений (рис. 2). Проект расчёта зубчатого зацепления можно развивать, не выходя из команды, или постепенно дорабатывать небольшими участками. В этом случае редактируется специальный объект приложения - Зацепление, в который можно вносить всевозможные уточнения, дополнения и новые исходные данные. Для достижения наилучшего результата в приложении T-FLEX Зубатые передачи можно комбинировать расчётные методики по своему усмотрению. Например, вводить новые значения, находясь в режиме создания или редактирования объекта зацепления. Если результат Вас не устроил, то можно выйти из команды без сохранения или отменить действие. Благодаря этим возможностям достигается полная свобода действий на любом этапе проектирования, что является одной из основных идеологий приложения.

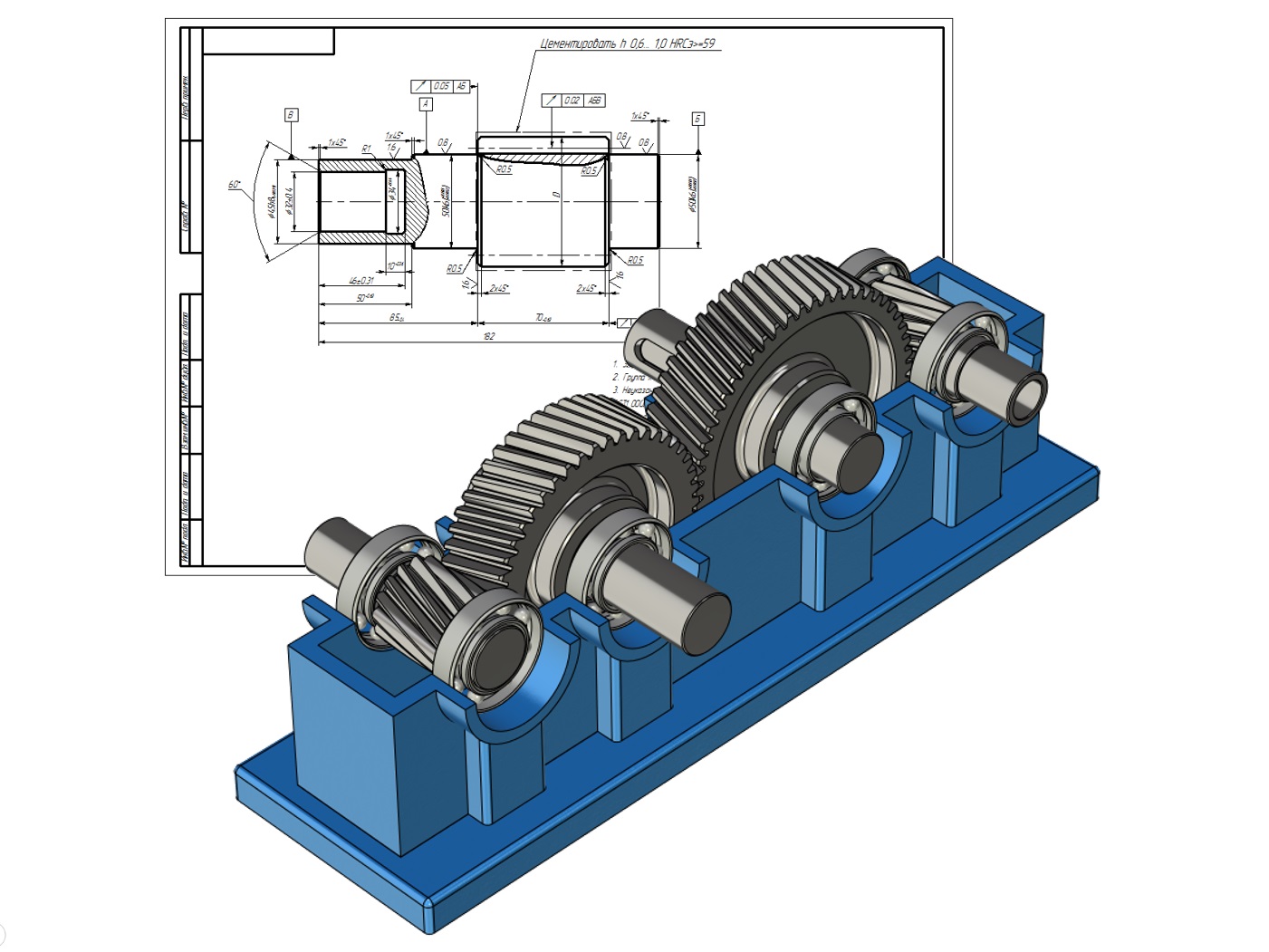

Рис. 2 – Сборка и чертёж, созданные в приложении T-FLEX Зубчатые передачи

В T-FLEX Зубчатые передачи реализованы сценарии работы, позволяющие "вписать" зацепление в существующую модель: для этого достаточно выбрать два вала и указать передаточное отношение – все остальные параметры приложение определит автоматически. По аналогии "вписываются" и передачи. Однако работа не ограничена минимальным набором команд - у пользователя остается свобода действия и доступ к полному перечню всех методов расчёта.

Удобной возможностью является пересчёт 3D моделей в середину поля допуска. Как известно зазоры в зацеплении определяются допусками, поэтому идеальная, рассчитанная в номинал 3D модель по сути своей не работоспособна. В модуле предусмотрена возможность задать зазор без расчёта отклонений (номинальным значением), что подчёркивает вариативность подходов при проектировании. Благодаря этому можно без дополнительных действий отправить модель на 3D принтер или станок ЧПУ, выполнив экспорт в нужный формат. Если известны характеристики точности оборудования, и они не могут быть описаны ни одним стандартом, то нужно вручную ввести отклонения в рамках работы с наиболее хорошо знакомым стандартом. Но реализован и более классический сценарий расчёта зазора за счёт назначений отклонений.

Зубчатые передачи в интерфейсе

Все модели, созданные в T-FLEX Зубчатые передачи, будут отображаться в общем дереве 3D модели T-FLEX CAD. Для упрощения работы каждая пара компонентов зацепления объединяется в объект "Зубчатая передача" (рис.3), любые другие элементы приложения группируются по тому же принципу. При вызове данных объектов на редактирование будут открываться соответствующие диалоги.

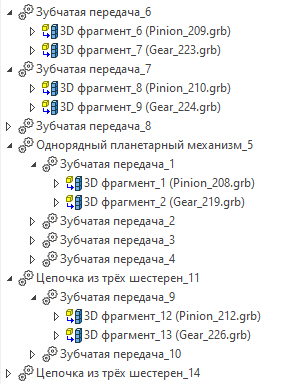

Рис. 3 –Зубчатые передачи в дереве 3D модели T-FLEX CAD

Расчёты и анализ

В T-FLEX Зубчатые передачи визуализированы основные этапы анализа: анализ полученной геометрии и прочностные характеристики.

С помощью графиков возможно быстро и качественно оценить заданные параметры зацепления. Например, сопоставить скорости проскальзывания с контактными напряжениями на протяжении всего зацепления или определить количество зубьев, что особенно актуально для неточных прямозубых передач.

Для построения доступны следующие графики:

  • контактных и изгибающих напряжений (рис. 4),
  • длины линии контакта,
  • скорости и коэффициента проскальзывания.

Графики создаются автоматически, не требуя каких-либо дополнительных действий.

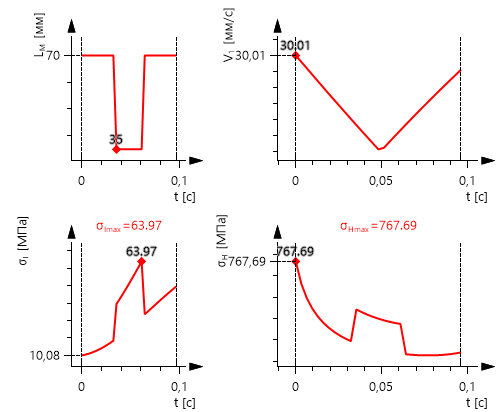

Рис. 4 – Графики анализа напряжений

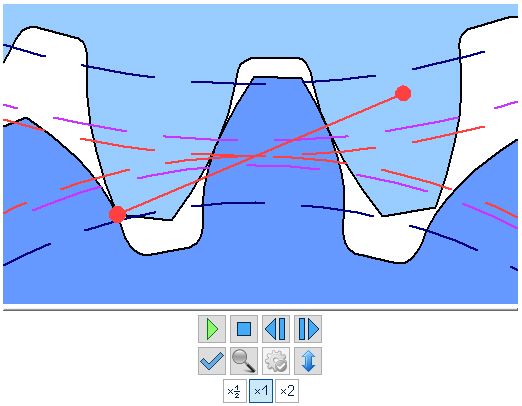

В параметрах геометрического анализа находится окно просмотра (рис. 5), в котором доступно управление ассоциативной анимацией. Её возможно посмотреть в удобном режиме, выбрав расчётное сечение и положение в зацеплении.


Рис. 5 - Анимация зацепления

T-FLEX Зубчатые передачи поддерживает ряд основных стандартов – ГОСТ, ISO, DIN, которые можно установить по умолчанию или использовать в любой части проекта. Проводить геометрический и прочностной анализы возможно как визуально, так и по выбранному стандарту. Согласно стандартам можно выполнить расчёт ресурса, пересчёт в середину поля допуска, расчёт допусков и выбор квалитета точности с возможностью ручного ввода отклонений.

Кроме того, в T-FLEX Зубчатые передачи осуществляются следующие возможности анализа:

  • Расчёт "на лету" коэффициентов перекрытия;
  • Проверка корректности геометрических параметров;
  • Информация об автоматических корректировках;
  • Всплывающие подсказки для всех расчётных параметров;
  • Возможность создания отчёта в форматах HTML и PDF;
  • И многое другое.

Оформление чертежей зубчатых колёс и зацеплений

Благодаря специальным инструментам оформления процесс создания конструкторской документации проходит в автоматическом режиме и не затрачивает временных ресурсов инженера.

Результатом проектирования может быть таблица геометрических или прочностных параметров зубчатого колеса, собранная в специальном отчёте согласно ГОСТ 2.403-75. Если необходимо внести изменения - открывается ручной режим оформления или задаются новые настройки.

Возможные представления результатов:

  • 3D модель с конструкторской документацией;
  • 3D модель для 3D печати с учётом настроек оборудования;
  • 2D модель зацепления с отображением основных геометрических величин (рис. 8);
  • Комбинация возможных форматов.


Рис. 6 – Пример оформления чертежа зубчатого колеса с таблицей параметров

Приложение T-FLEX Зубчатые передачи включено в Единый реестр российских программ и на данный момент уже ведется его опытная эксплуатация на предприятиях.

Функциональность приложения будет рассмотрена более подробно в отдельных статьях.

Компания "Топ Системы" - один из ведущих российских разработчиков комплексных решений автоматизации проектирования, подготовки и управления производством. На рынке САПР компания работает с 1992 года. Основная разработка компании "Топ Системы" - программный комплекс T-FLEX PLM (CAD/CAM/CAE/CAPP/PDM/CRM/PM/MDM/RM).

T-FLEX Зубчатые передачи – приложение для проектирования, анализа и расчёта 3D моделей зубчатых шестерней, зубчатых зацеплений или готовых механизмов.
