Зачем переходить на отечественные ТИМ-решения: практический опыт и уникальные кейсы

В России аббревиатура BIM впервые прозвучала в 2014 году, обозначив новую эру в проектном деле. Тогда, в отсутствие четких государственных ориентиров по выбору программного обеспечения, компания "Кайрос Инжиниринг" сделала ставку на комплексные решения Autodesk. Однако время диктует свои условия, и в 2022 году компания "ПСС.Цифровые решения" (ранее "ПСС Грайтек"), наш консультант по программным продуктам, предложила посмотреть в сторону импортозамещения и отдать предпочтение отечественной разработке Model Studio CS. Внедрение инженерного программного обеспечения от российского разработчика АО "СиСофт Девелопмент" (входит в ГК "СиСофт") позволило нам поднять планку качества проектной документации на недосягаемую прежде высоту.

Отмечу, что 80% проектировщиков нашей компании мастерски владеют технологиями информационного моделирования (ТИМ). С 2019 года 70% проектов "Кайрос Инжиниринг" успешно реализованы с полным или частичным применением ТИМ. Нами создана уникальная база знаний для подготовки новых специалистов, а отдел технологий информационного моделирования непрерывно повышает квалификацию сотрудников и расширяет горизонты применения ТИМ в проектах. Мы не только сами уверенно пользуемся инновационными решениями, но и готовы оказывать всестороннюю консультационную поддержку специалистам службы заказчика по работе со сводными информационными моделями.

Одним из успешных примеров применения отечественных ТИМ-разработок в нашей компании стал проект модернизации оборудования металлургического предприятия в условиях действующего цеха. В основу задачи легли предоставленные заказчиком исходные данные, дополненные детальным инжинирингом, выполненным в зарубежном ПО, но с необходимостью осуществить проектирование с применением исключительно российских программных продуктов. Целью проекта было подготовить рабочую документацию высокого качества проработки с минимизацией коллизий при монтаже коммуникаций и систем и последующей интеграцией с ИТ-инфраструктурой заказчика.

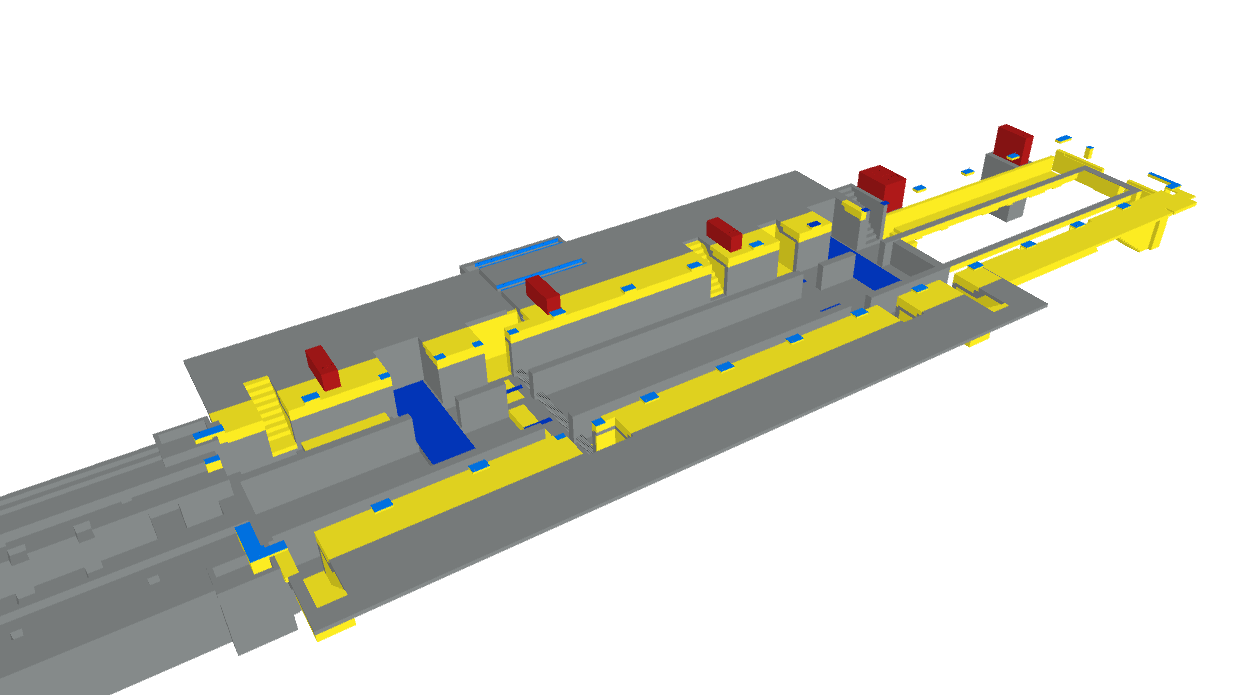

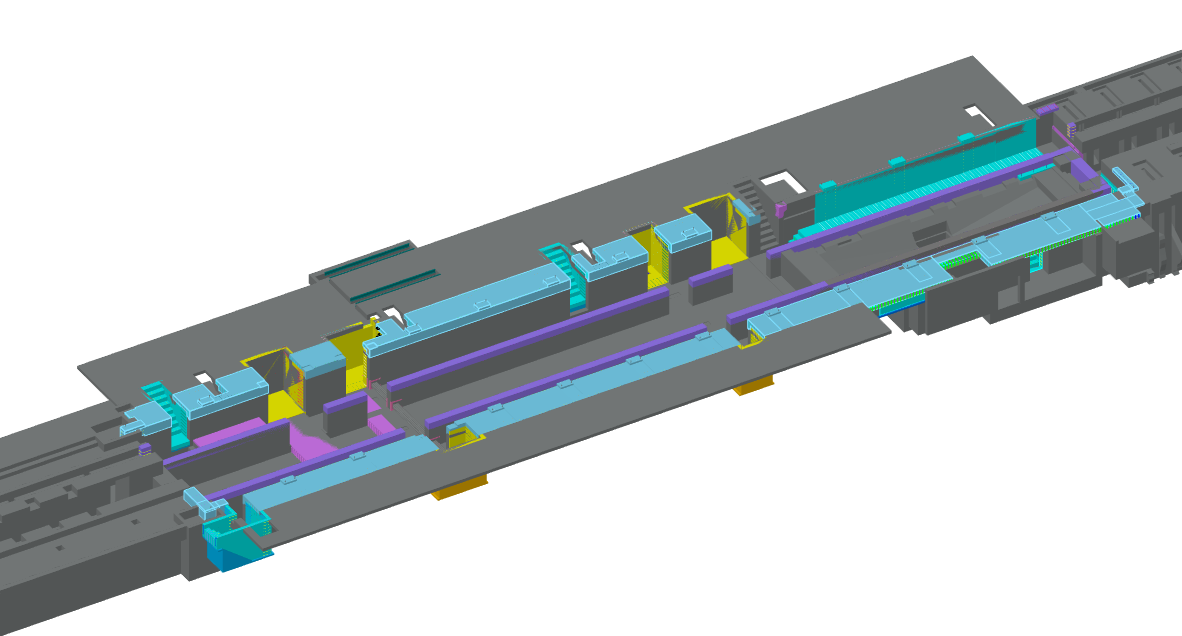

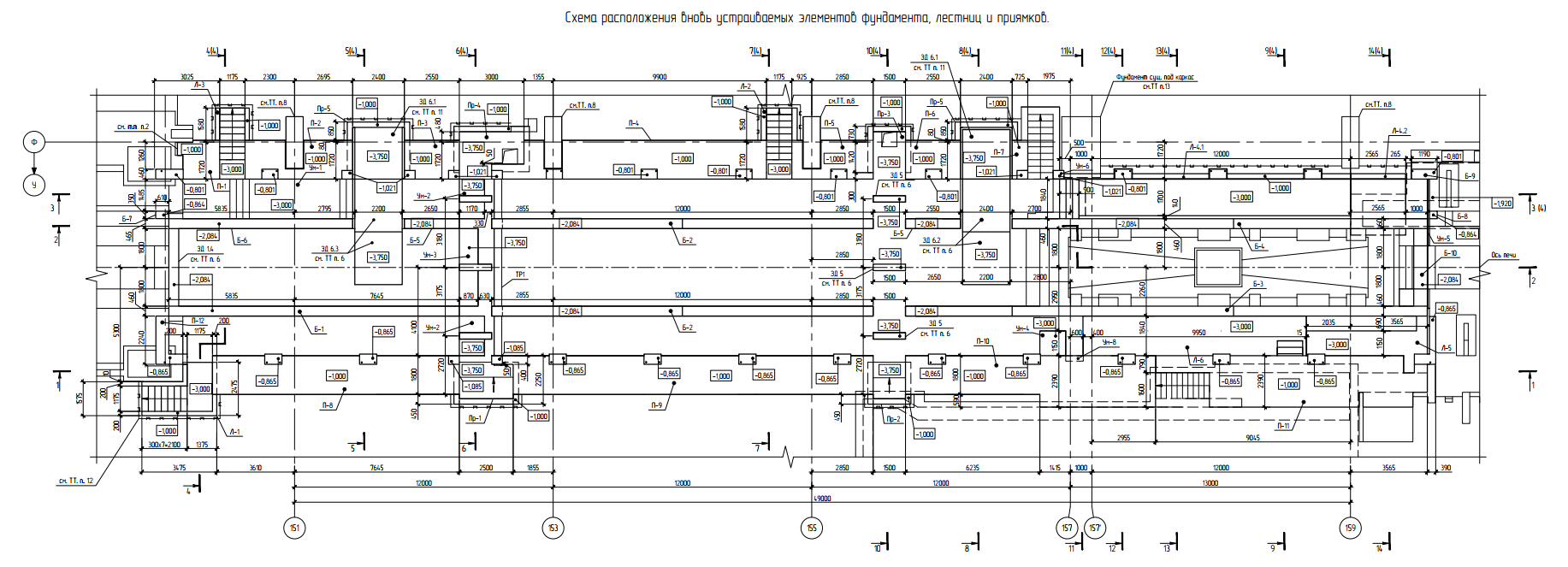

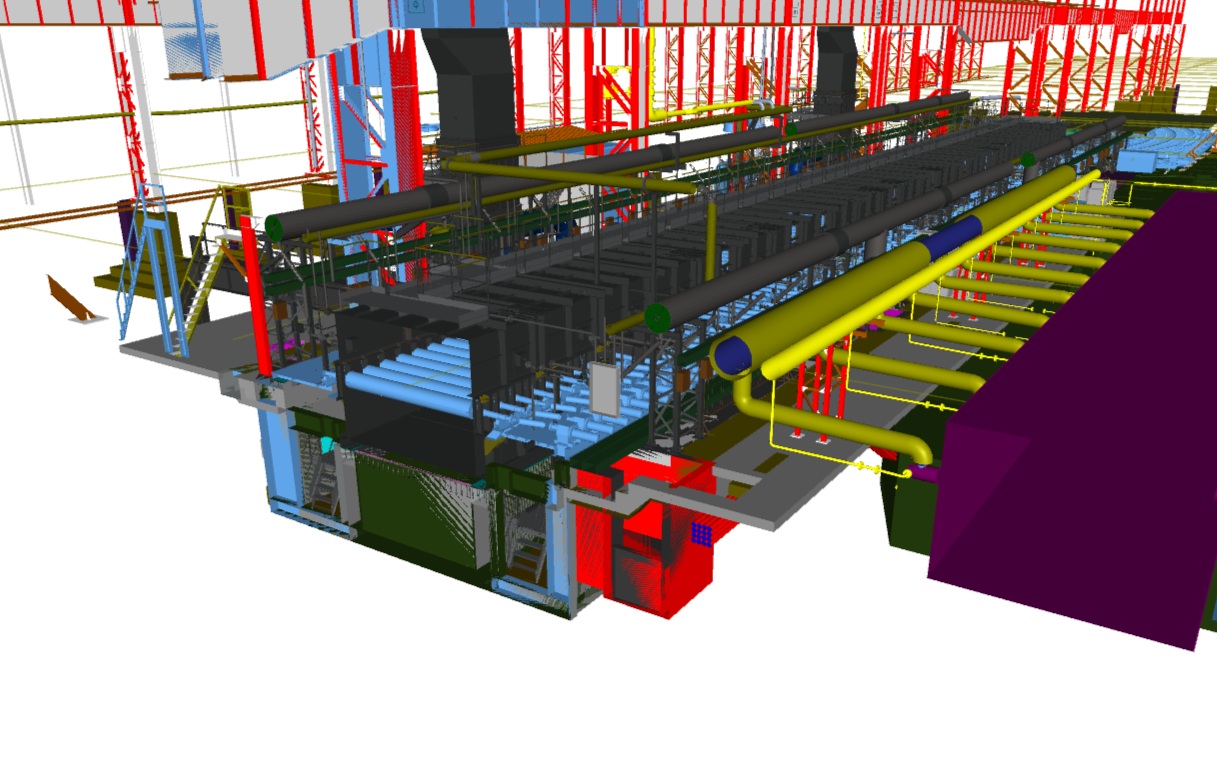

В качестве основных инструментов мы активно использовали модули "Model Studio CS Строительные решения", "Model Studio CS Кабельное хозяйство", а также "CADLib Модель и Архив". Первым кейсом проекта стала разработка конструктивных решений для фундамента роликовой печи. При решении этой задачи нам потребовалось объединить архивные чертежи, модель заказчика, модель от поставщика оборудования и результаты обследований. В процессе строительных работ на площадке были выявлены неучтенные ранее конструкции, поэтому, чтобы обеспечить их учет при дальнейшей эксплуатации, мы разработали и передали заказчику соответствующие решения.

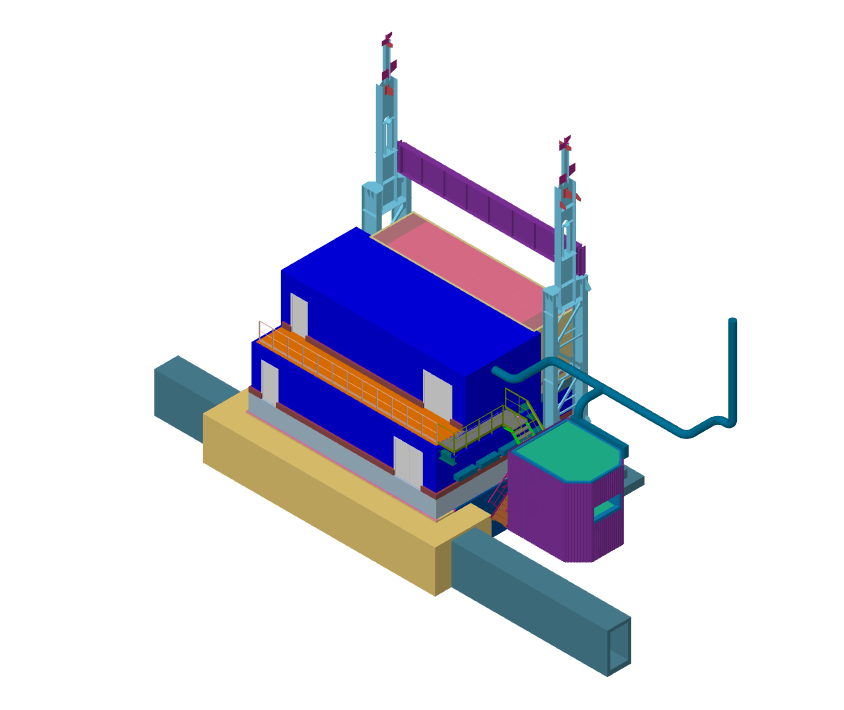

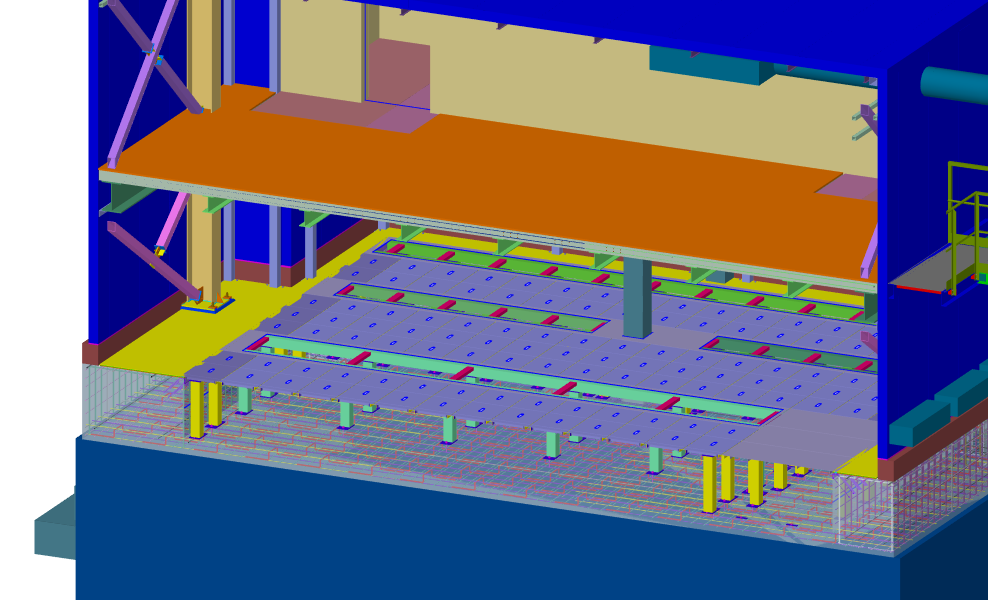

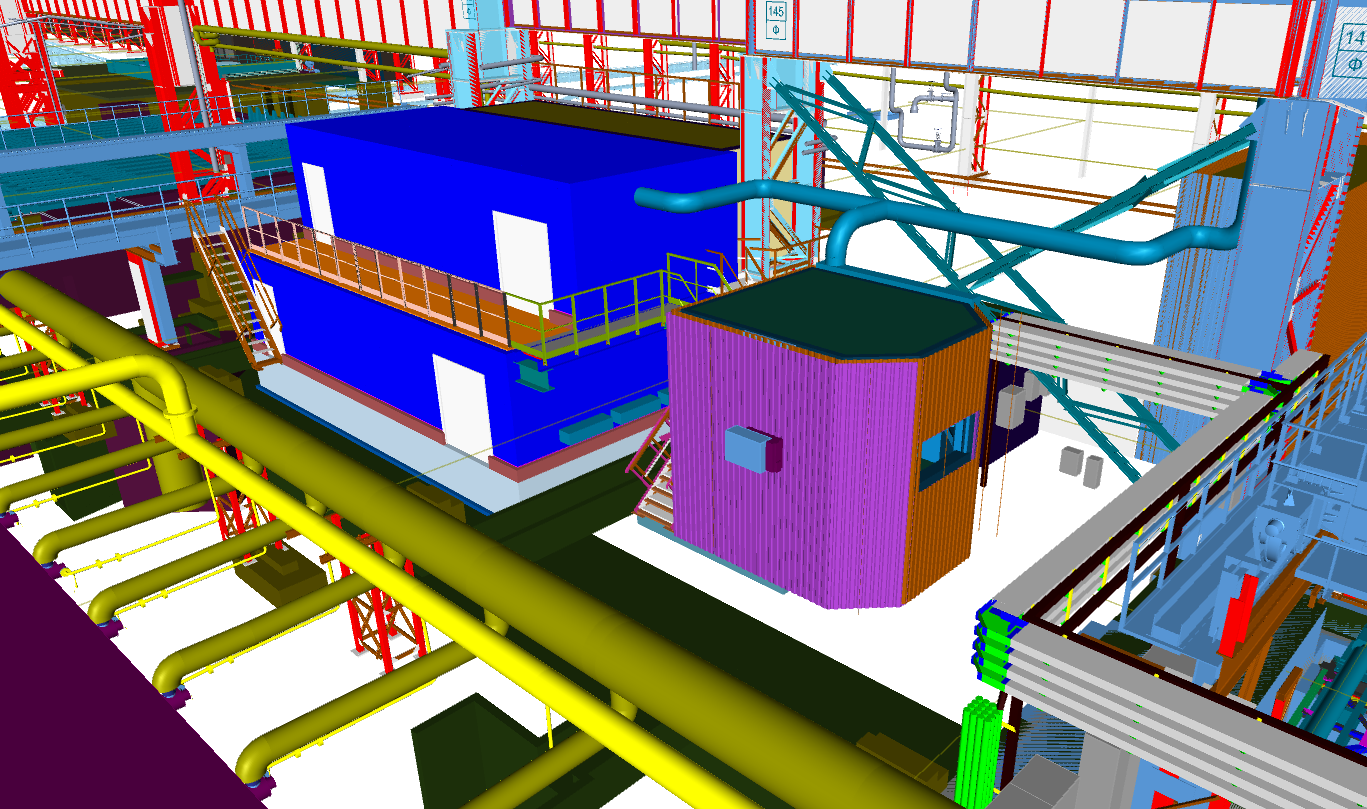

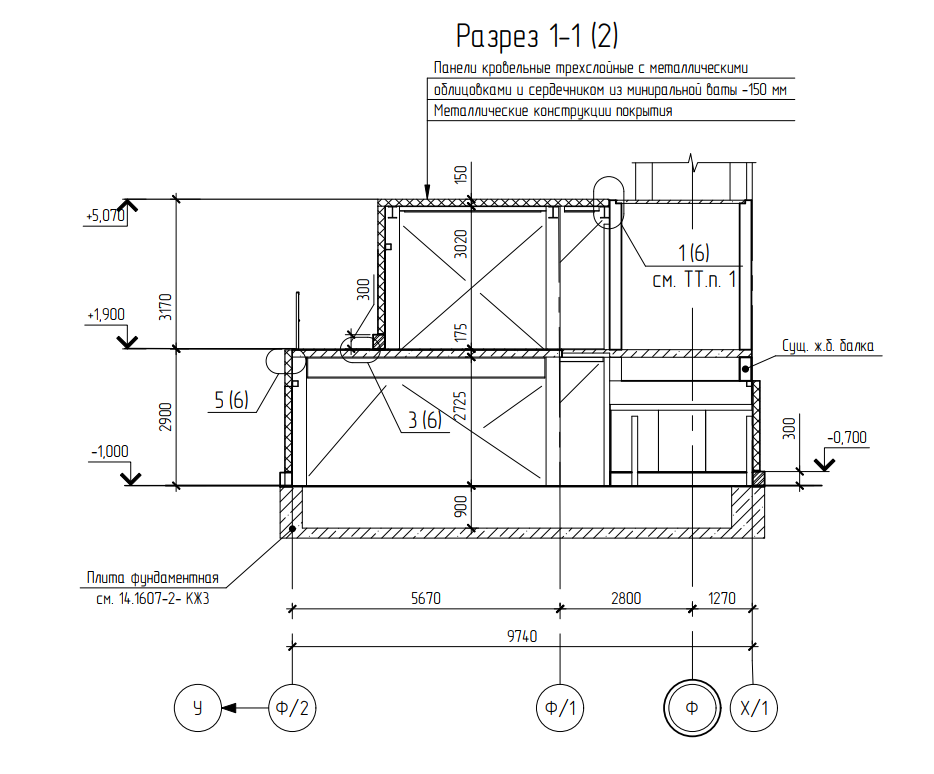

На следующем этапе - проектирование здания пункта силового управления (ПСУ) - мы занимались не только конструктивными, но и архитектурными решениями, а также проводили анализ отклонений, возникающих в ходе строительно-монтажных работ. Наша пространственная модель позволила разработчикам металлоконструкций (КМД) ускорить процесс создания проекта и его передачу на стройку, что способствовало быстрому запуску производства.

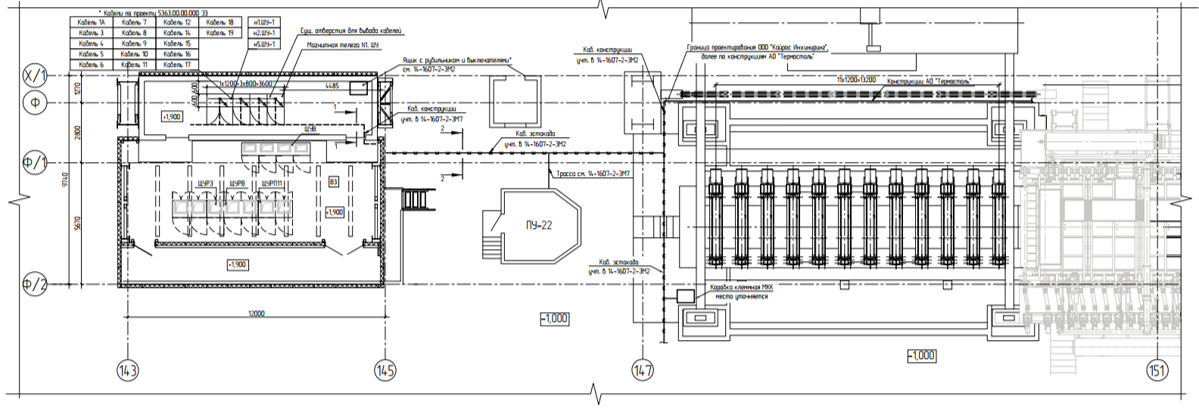

При проектировании кабеленесущих систем и эстакады мы столкнулись с вариативностью прокладки сетей. Во избежание нарушений технологического процесса, для решения этой задачи были привлечены специалисты службы эксплуатации предприятия, которые с помощью видов от первого лица оценивали наши предложения и давали одобрение на дальнейшую работу.

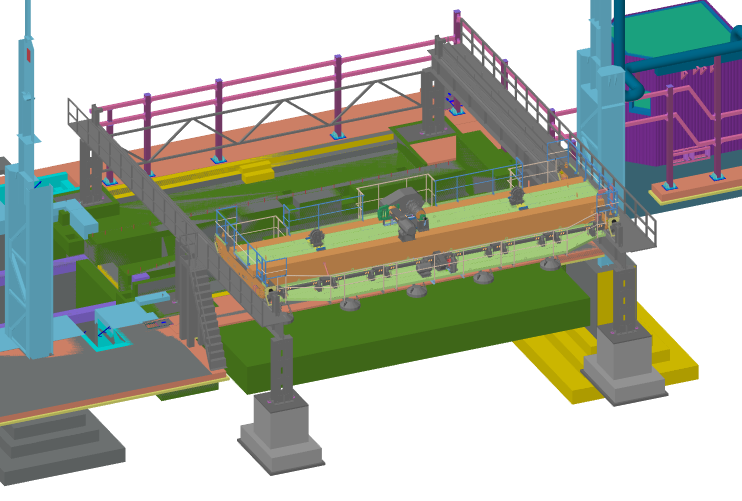

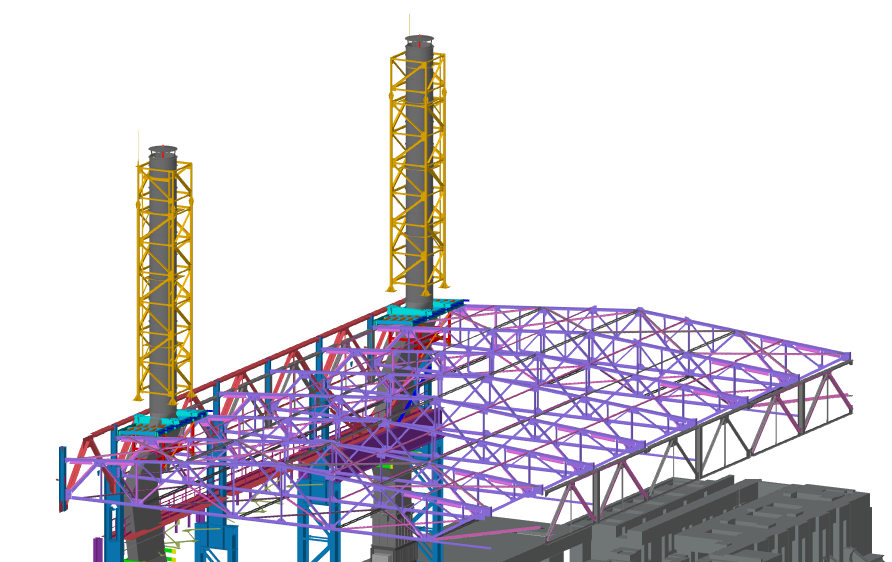

При конструировании фундамента и усиления строительных конструкций покрытия для монтажа мы дорабатывали существующие конструкции на основе результатов обследований, используя облако точек для точной координации с моделью.

Хочу подчеркнуть, что отечественное программное обеспечение работает эффективно. Мы успешно реализовали кейсы реконструкции на действующем производстве, обеспечили слаженную работу всех участников проекта, стабильное взаимодействие с зарубежным ПО и высокую скорость исполнения с безупречным качеством рабочей документации. Применение Model Studio CS от ГК "СиСофт" сегодня нам позволяет закрыть весь необходимый объем производства.

На мой взгляд, пока рано говорить о значительном увеличении скорости проектирования: трудоемкость осталась примерно на том же уровне, что и в аналогичном зарубежном ПО, и сопоставима с трудозатратами при 2D-проектировании семилетней давности. Однако с каждым новым проектом, выполненным с использованием отечественных продуктов, мы постепенно, пусть и по 3-5%, но все же ускоряемся. Что же касается работы с атрибутивным наполнением, свойствами и бесшовной передачей информации в различные информационные системы заказчиков (к сожалению, до сих пор у каждого - свой софт, никто не использует одинаковые решения), то Model Studio CS успешно решает и эти задачи.
